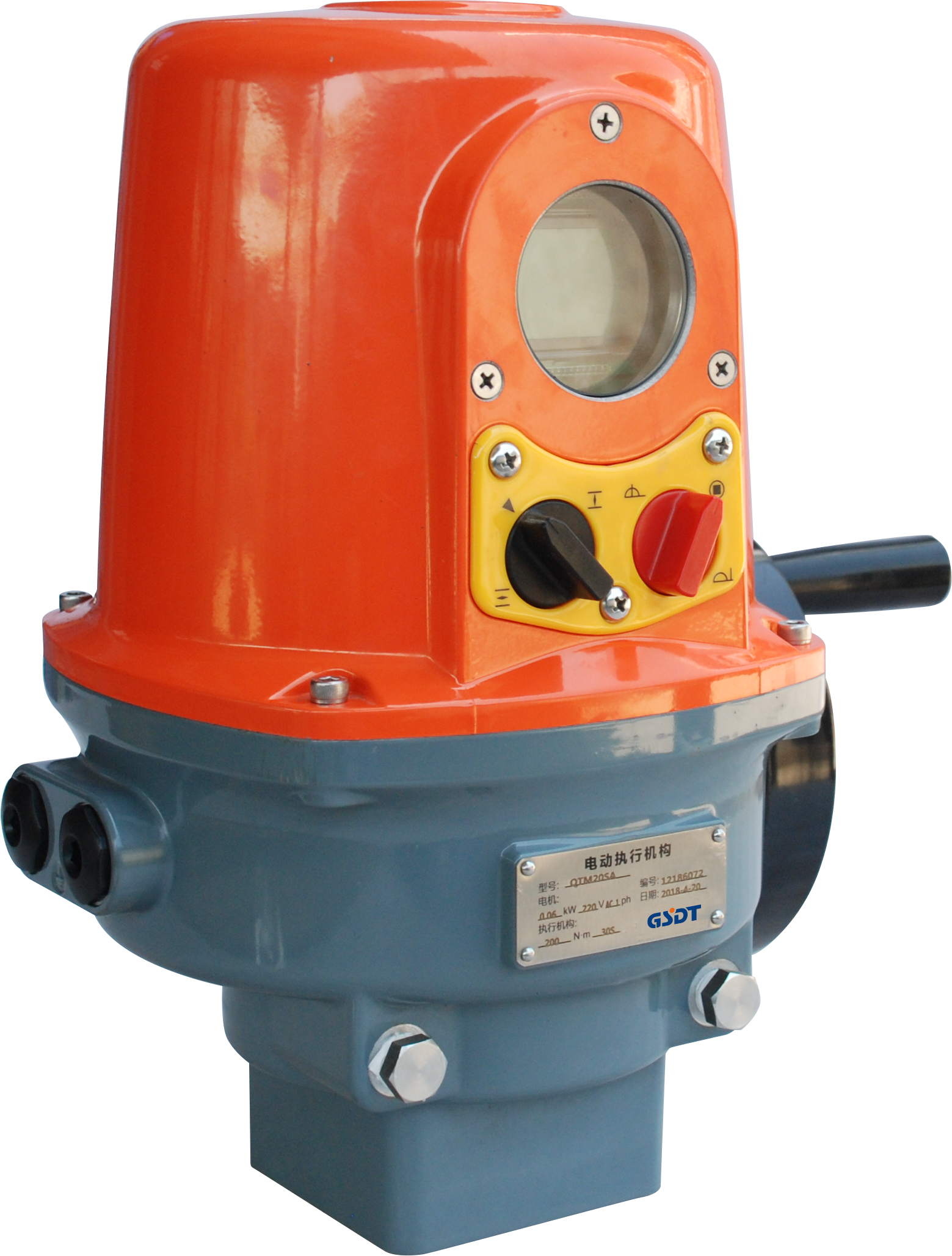

GER电动执行机构
主要特点
结构：
一体式角行程输出结构，体积紧凑，输出力矩大，可满足客户现场空间有限工况使用
控制方式：
基本型，智能开关型，智能调节型。
人机界面：
智能型产品采用交互式设置，中英文界面可选，非侵入式设定。
传动：
直齿轮、行星轮结构，效率高。
位置检测：
绝对位置检测、控制，电池用于主电源失去时的位置指示。
保护：
行程保护、过力矩保护、电机过热保护、信号缺失故障报警等。
驱动：
交流电机或直流无刷电机
信号丢失故障安全位置：
开阀、关阀、保持位置
连接：ISO-5211
防护等级：IP65
电源：220vac、380vac 、24VDC
可选总线：FF、HART.
技术参数
一般项目
执行机构由铸造的壳体及内部高扭矩可逆电机、接线端子，热处理合金钢齿轮传动装置，两个1/2“NPT电气接口组成。”
执行机构选型
选用的执行机构能够输出等于或大于阀门最大转矩的力矩，包括阀门制造商按照应用、运行条件和环境温度所规定的安全系数。
电机
执行机构的电机是可逆高转矩设计，内置自动复位热过载保护，至少有30%的额外负载率。单相电机为电容启动类型，工作电源为单相/50hz/220V交流电源。
减速齿轮
执行机构使用特殊加工的合金齿轮传动装置。功率传动装置采用润滑油脂润滑，提高效率和延长使用寿命。
状态反馈开关
设置4个状态反馈开关，每一个都独立可组态配置。可以组态成任意位置的位置反馈，也可以组态成力矩、公共报警等。
力矩限值开关
所有输出转矩226Nm或更高的执行机构，提供两个机械转矩限制开关，响应两个行程方向遇到的最大转矩。

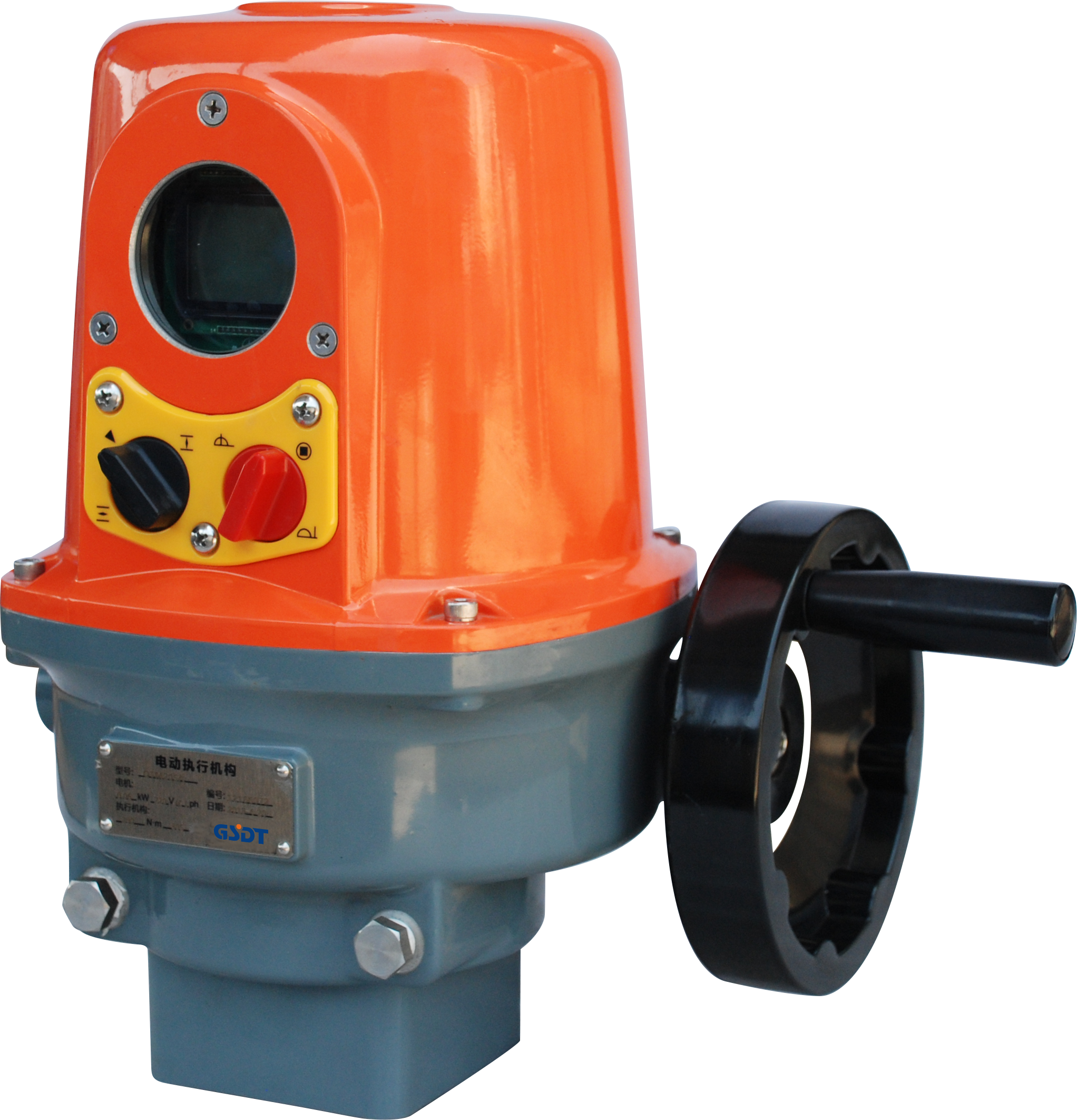

手动操作
无需切换手柄，手轮直接操作。切换主动可靠。
电动运行期间手轮不会转动。手轮任何时候都可以操作而不会伤到操作人员。最不利情况下，不会超过230Nm。手轮可以顺或逆电动操作无需分离离合装置。
接线端子盒（可选）
执行机构可设置独立接线端子盒，现场电缆通过两个1/2”NPT接口接入端子板。安装、调试期间，无需打开控制部件的保护盖。
外壳
阳极氧化，粉末喷涂处理。
防护等级：IP67 /IP68
防爆等级：EXd IIB T4
环境温度范围
执行机构适用于-20℃~70℃的环境温度范围下正常运行。
当温度低于0℃、高湿度环境及所有户外应用，电动执行机构配置加热器和恒温器。低温版本的温度范围是-45~65℃
储存温度范围：-45~85℃。
相对湿度：最大100%
